100W LED LAMP
Ik kwam bij "de chinees om de hoek" led lampen van 100W tegen.
Wat kan ik ermee, een grote spot maken.
Dus een paar tutorials gekeken op youtube, waaronder deze:
https://www.youtube.com/watch?v=8WjYmuUcvXo
Dus voor zo'n lamp heb je ook een Boost-converter nodig om van 12V een hogere spanning te maken , met een stroombegrenzing
Na een paar weken lagen de pakketjes in de brievenbus
- 100W LED lamp , blauwe kleur,640nm
Matrix van 10x10 ledjes van 1W

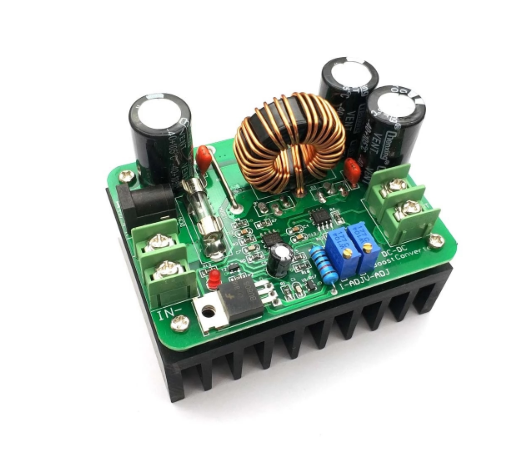

- Boost-converter 600W, ook van "de chinees om de hoek"
uit de dumpdoos:
- Een koeler van een oude komputer processor met ventilator 12V
en dan nog:
- Een power supply van 12V/18A
- Ampere meter
- Een Voltmeter
- Een paar stukjes snoer

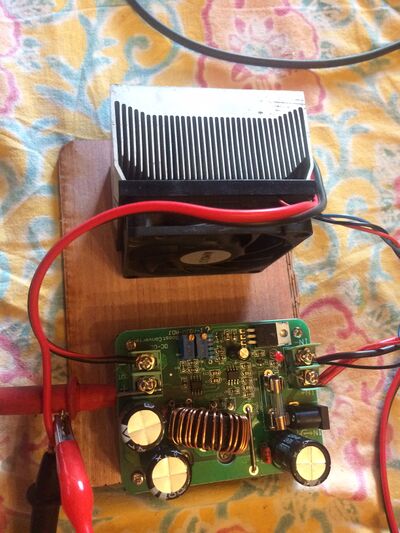

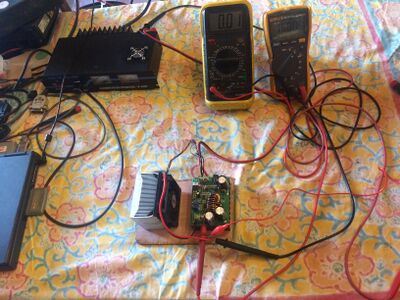

Dus dan maar alles aansluiten...leuk projectje voor een middag

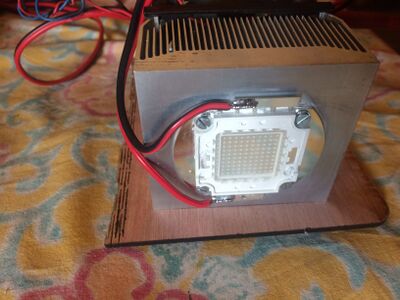

Gaatjes geboord in de koelplaat en schroefdraad getapt en LED erop geschroeft (vergeet de warmtegeleidende pasta niet)
Wat sluit je erst aan:
Ja en de "nokia-laptop" ligt ernaast
- power supply aan boost-converter alleen
- stroomregeling op minimum, de linker potentiometer (i-adjh)counterclockwise to het klikt

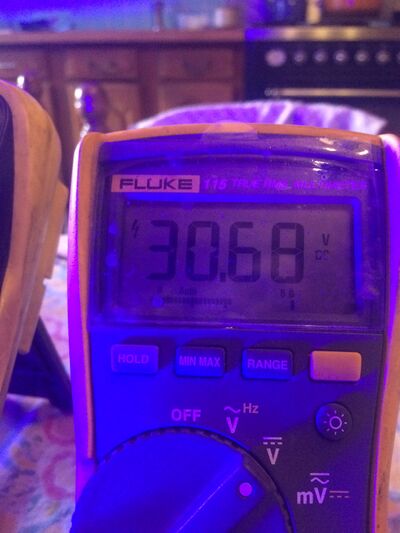

- uitgangsspanning met rechter potentiometer (u-adj) op 30V zetten, maximaal 35-36V
- Led aansluiten via Amperemeter, let op de plus en min op de LED

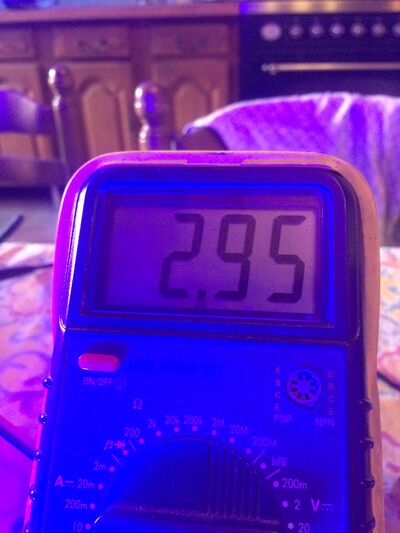

- dan de stroom tot ongeveer 3.0A afregelen
- en dan heb je een bak licht......en reken maar 3.0Ax30V= tegen de 100W
- ingangspanning 12.4V/krap 8A
Er komt nog een foto van vanavond aan...even buiten
Nu een omhulsel ervoor maken en een akkupak
- ik heb al een aantal 18650 accus uit laptops
- ik ga daar een accupack van maken
- een lens ervoor??
dat komt ook nog
Hans F4VSJ
