Eshail combistralers en mijn licht gewicht uitvoering Designer : Peter Bakker ( PA0CDY )


Na het maken van diverse combistralers had ik nog steeds geen optimaal resultaat.

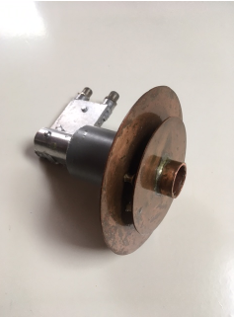

Deze is de bekendste en heeft als minpunt ,dat de SWR af te stellen is door de straler naar de refector te buigen met wisselend resultaat , je moet geluk hebben.

Zie deze link

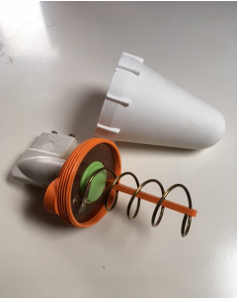

De TX helical werkt prima en de SWR is OK , maar helaas geeft de helical ontvangstverlies omdat deze voor de van de LNB zit. Zie deze link

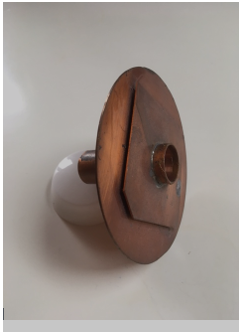

Dit ontwerp is de beste ,de SWR is door het boutje goed af te regelen.




Zie deze Franse link Zie deze Franse link


Mijn probleem was ,dat ze van dik koper zijn met een 22mm koperen buis als golfpijp ,daardoor te zwaar om goed in het focuspunt van mijn offset schotel te blijven, steeds moest ik deschotel weer eenheel klein beetje bijstellen. ik heb nu een combistraler gemaakt en daarbij de Rocket LNB niet verzaagd. door 0,4 mm koper te gebruiken is het geheel licht gebleven ,ik heb voor extra stevigheid een rand van 1,5mm ( zwart elektradraad) koperdraad aangebracht. Bijkomend voordeel ,de poty werkt perfect beter dan alle andere die ik geprobeerd heb en kan na solderen weer op de lnb gemonteerd worden.

Hoe ik het gemaakt heb.

  • De ronde schijven geknipt met een schaar ( gaat makkelijk ,omdat het maar 0,4 mm dik is ).
  • In het midden een klein gat gemaakt en lipjes gemaakt en afgeknipt op 2a3 mm
  • De schijven aan één kant doorgeknippen, om ze over de LNB hals te kunnen schuiven.
  • 5mm van een 22mm messing verloop af en doorgezaagd.
  • gaten boren voor tuningschroef en SMA of N connector.
  • De schijven met het stuk messing opde LNB klemmen en op connectorgaten op elkaar richten.
  • het geheel solderen, dat is goed te doen ,omdat het koper dun is.
  • met electradaad randen om de schijven solderen, dat geeft stevigheid.

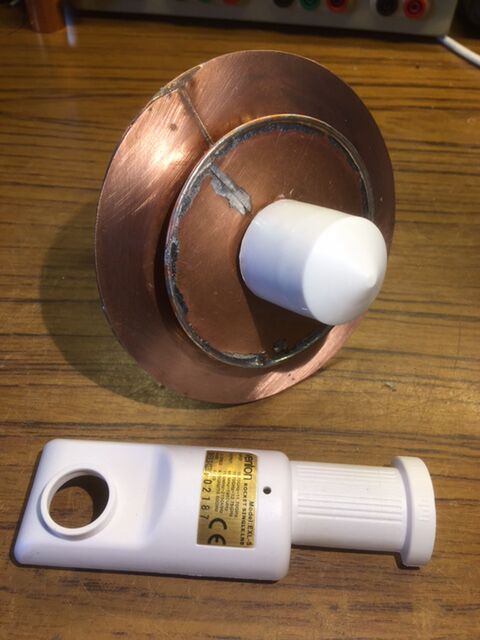

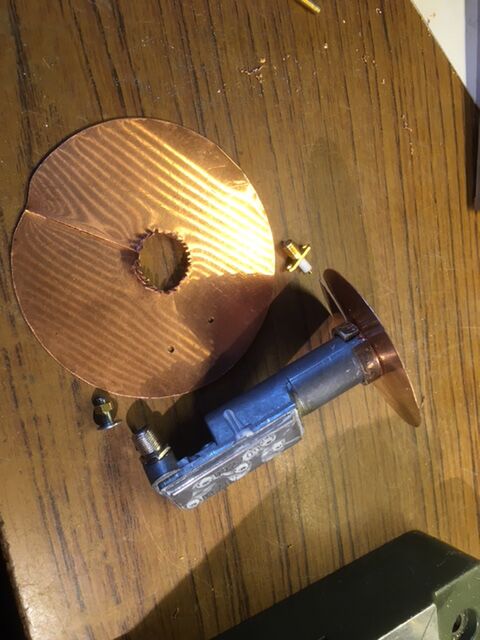

Straler1.JPG Straler2.JPG

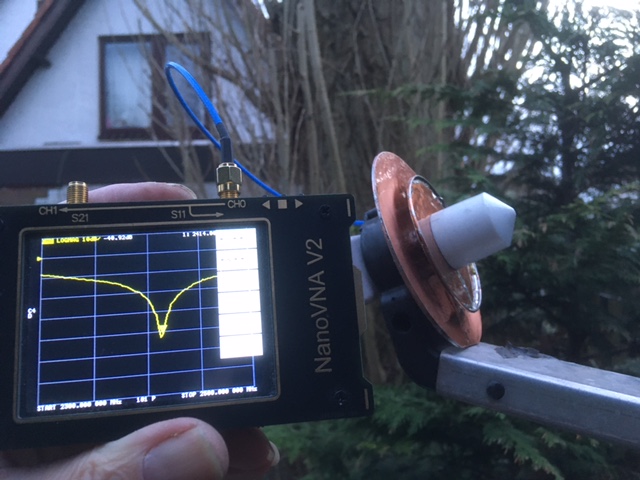

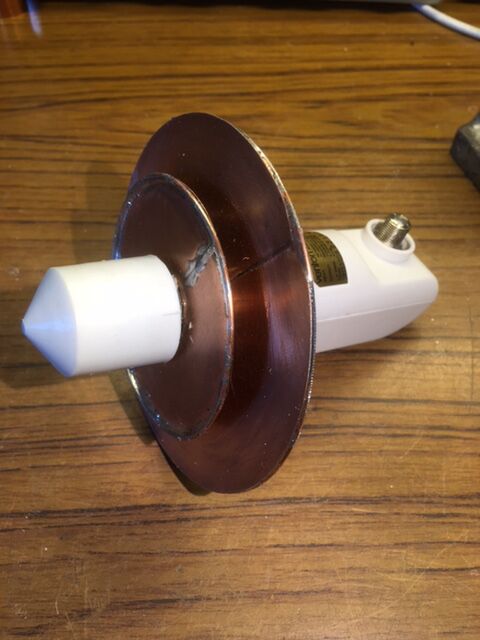

Straler3.JPG Staandegolf.JPG
