Experimenten met SDR, GNURADIO
Uit Projectgroep .540
Notities en resultaten met RTL-SDR, LimeSDR Mini, HACKRF
Vermogens meting met GNURADIO Metingen van vermogen met display in de GUI van GNU-Radio of remote met node red of een arduino via netwerk.
DOEL : een test met LIMESDR om VSWR antennes te kunnen meten en de afstemming te kunnen meten.
TEST opstelling
- Raspberry Pi 4 met GNURADIO 3.8.
- LimeSDR mini met TX aan de ingang van een directional coupler met Forward en reflected power aangesloten.
Forward en Reflected worden afwisselend aan de RX van de LimeSDR aangesloten.
Uitgang van directional coupler wordt aangesloten op DUT (Device Under Test).

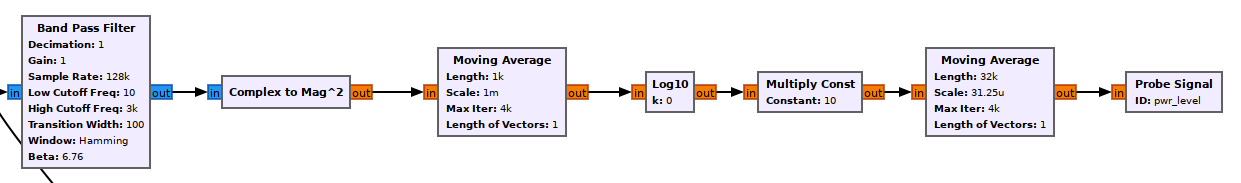

Levelmeting in gnuradio.
