Spotnik Delta PCB

Uit Projectgroep .540
Ga naar: navigatie, zoeken


De Spotnik Delta PCB V1.1 van F5NLG

Spotnik delta.jpg

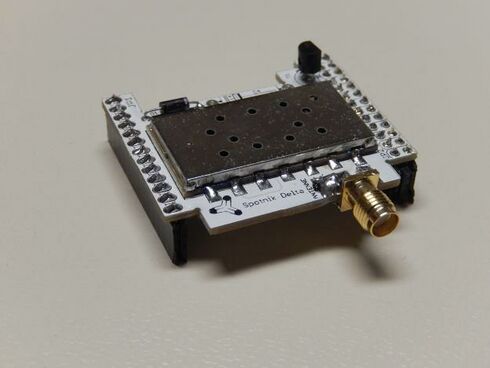

de kant en klare print

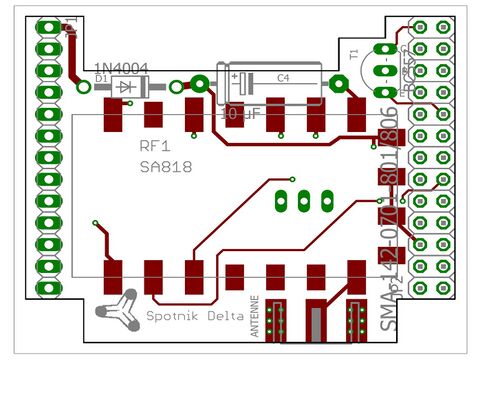

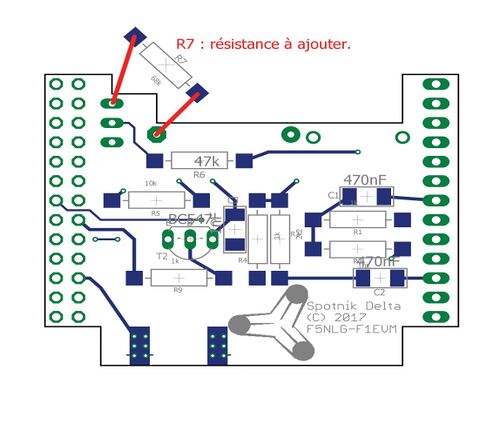

Spotnik delta v1 top.jpg Spotnik delta v1 bottom.jpg

Denk eraan een stukje tape over de contacten van de T2 te plakken ONDER de sa818 module, om kortsluiting te vermijden

De Spotnik Delta PCB V1.2 van F5NLG

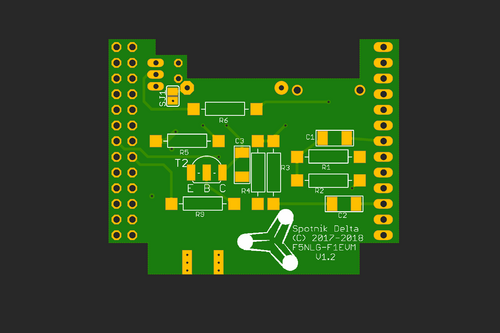

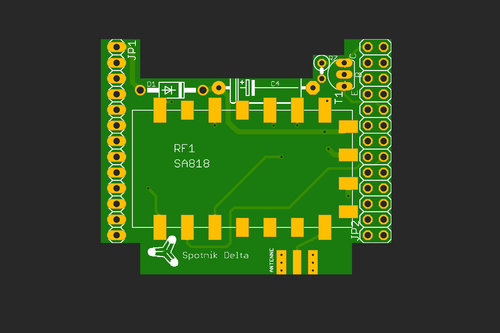

Bovenzijde.png Onderzijde.png

de verschillen tussen V1.1 en V1.2:
R7 is nu netjes op de printplaat
Mogelijkheid om eenvoudig naar 1W te schakelen met een soldeertje SJ1
